鈞聯汽車電子李?。篠iC功率模塊關鍵技術研究和應用
發布時間： 2023-11-08
來源： NE時代新能源
轉載自NE時代：
?
“碳化硅能做一些什么呢，包括體積、重量、效率的改變，帶來了什么實際好處呢？就是便宜又好，我們就講性價比，我們現在要做的事是把歐美的廠商打敗。不要自己卷，要向外面卷?！焙戏殊x聯汽車電子有限公司副總經理李俊稱。
?
在車上動力是核心，核心動力來自于電驅，電驅動力來自于功率模塊。碳化硅和硅本質上沒有太大差異，只是碳化硅目前的結晶技術導致良率不是特別高，所以碳化硅的成本還是比較高的。碳化硅健康管理主要通過主動和被動兩種方式進行管理。主動我們就做熱管理，被動的我們就監測它的各種電壓電流的信號。
?
鈞聯在碳化硅模塊上應用做了兩款800V的碳化硅電驅動總成，一個是250千瓦，一個是200千瓦的，速度都在20000轉，都按功能安全做的。我們把整個汽車電力電子變換都做了，MCU、OBC、DCDC、DCAC都做了，我們還做了碳化硅封裝技術的相關研究，單面水冷、雙面水冷、HPD封裝的都有。
?
以下是演講實錄。
李俊：各位行業大佬下午好，我今天代表鈞聯給大家?guī)淼脑掝}討論是關于“碳化硅功率模塊關鍵技術研究和應用”，我今天演講主要圍繞三個方面。第一，碳化硅模塊的關鍵技術。第二，碳化硅健康管理。第三，鈞聯在碳化硅模塊上的應用做了哪些工作。
?
最近大家知道碳化硅這個話題很火，美國總統拜登都把碳化硅材料作為中美博弈的戰略資源，我們也要做好作戰的準備。這個關鍵技術大家很清楚，在車上動力是核心，核心動力來自于電驅，電驅動力來自于功率模塊。碳化硅能做一些什么呢，包括體積、重量、效率的改變，帶來了什么實際好處呢？就是便宜又好，我們就講性價比，我們現在要做的事是把歐美的廠商打敗。國內研究界、學界做了很多研究，有些資料是我們自己研究的結果。它的關鍵技術和原來的硅材料差異不大，從原材料到制成模塊最后封裝起來，做的事情也基本相當。原材料本質上沒有太大差異，只是碳化硅目前的結晶技術導致的良率不是特別高，所以碳化硅的成本還是比較高的。
?
?碳化硅雖然大家提了很多年，十年前我們就做了樣機的研制，碳化硅當時是14倍的硅材料的價格，我們做了樣機也研究了，但是最終沒有成。除了本身的良率問題，還有問題是碳化硅大家都沒有吃透，主要是碳化硅這個材料是不同于硅基材料的。
?

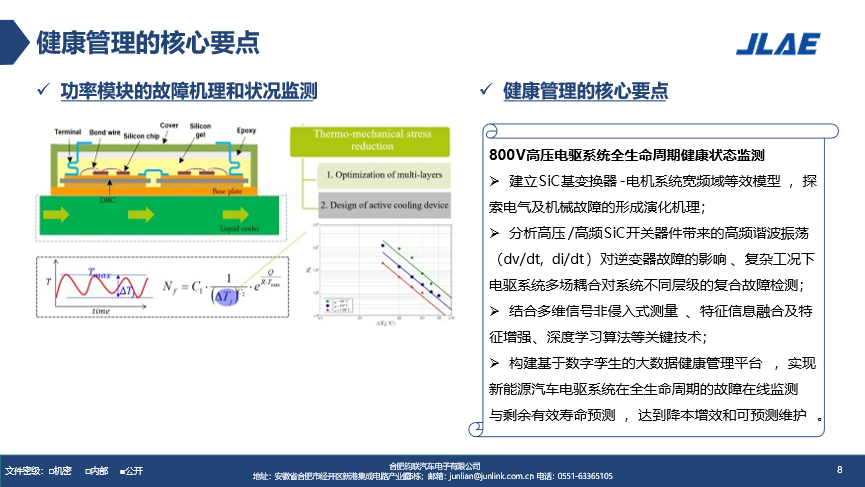

?這是IGBT的模型，我們針對這個模型移植到碳化硅研究它的健康管理，一個道理，碳化硅材料的壽命和結溫最高溫度以及溫度波動關系密切。中間這張表它的溫度波動和生命周期是成指數關系的，左邊圖也很明顯，這是一個生命周期的模型。
?
我們做了什么工作呢？第一，把碳化硅的機理模型建立起來，和硅基不同。第二，把它的模型拿出來，碳化硅帶來的好處主要是高頻，但是任何事情都是雙面的，高頻的結果可能就帶來了電磁干擾，DV/DT和DI/DT比較高。我們做的是多維信號測量特征值，特征值的選取也是技術研究的重點。最后我們構建基于數字孿生的大數據健康管理平臺實現生命周期在線掌控和壽命預測。整個變化過程當中，車的心臟是動力單元，動力來源于電驅，而電驅的心臟就是電力電子變換器，電力電子變換器的核心就在于這些器件，通過故障分析的結果，半導體器件是它的故障源頭，而且這些源頭是偶然和隨機占主要的。針對這個現象我們就要研究碳化硅器件它的故障、生命周期，我們要用哪些手段干預它。
?

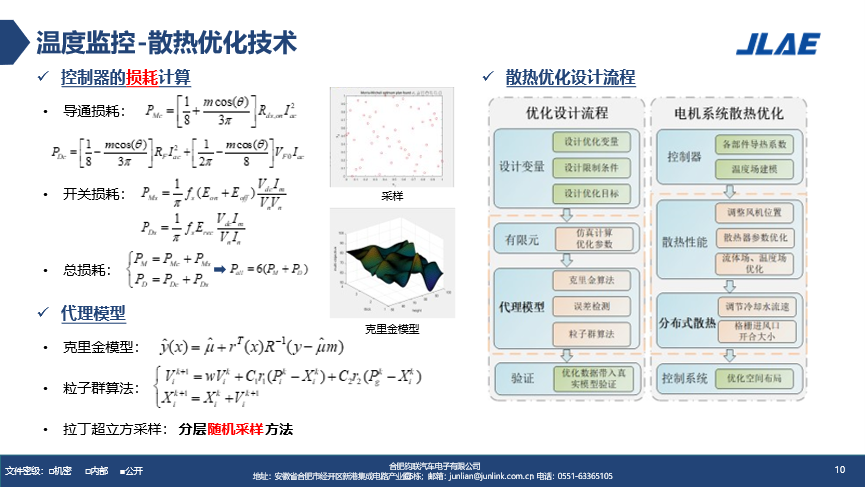

?對于人來說我們現在有主動健身、被動吃藥的方式，芯片也有主動和被動的方式。主動我們就做熱管理，被動的我們就監測它的各種電壓電流的信號，看看它健不健康，還能活多久。控制器的損耗主要是導通損耗和開關損耗兩種，總損耗是這個，因?yàn)樗欠庋b的模塊。散熱優化設計的時候就是把這些變量輸進去，然后通過有限元獲取參數，通過克里金算法，最后我們把優化的數據帶入試驗?zāi)Ｐ妥鎏幚?，我們就?duì)整個系統進行優化，右側是整個電機和電控系統散熱優化的過程。
?
?
?

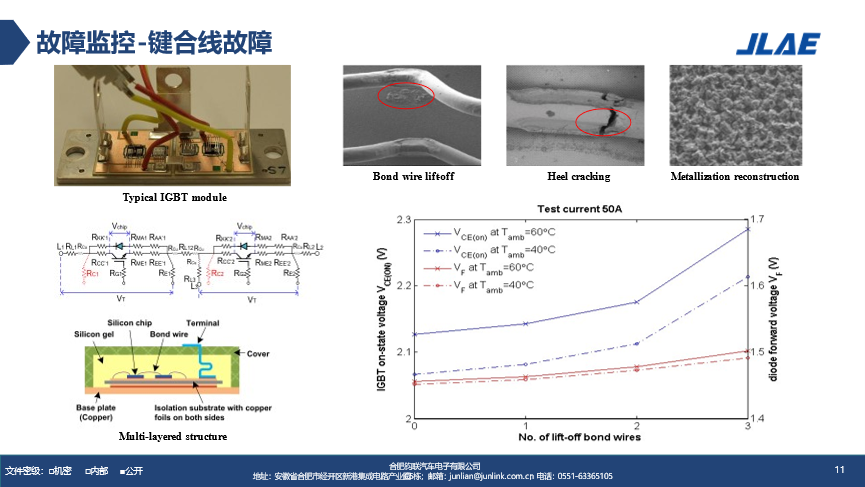

剛才談到了熱，為什么要監測溫度呢？實際上我們這個模塊環節當中最脆弱的是模塊的鍵合線，這個鍵合線因?yàn)槭裁炊嗳跄兀?/span>
?
?
是因?yàn)闇囟确磸?fù)波動。做模塊的都知道這些材料是不同的，它反復熱的膨脹率是不一樣的。我們就要對它的鍵合線進行監控，這是被動方式，剛才講的是主動熱管理的方式。被動方式存在幾種故障，一種是綁定線脫落了，還有引線斷裂了，我們通過什么機理獲取呢？這個方法根本原理就是采集電阻和電壓等溫度敏感系數，左邊這個是半橋的模塊，是IGBT的模型，我們引用到碳化硅上也一樣。只是它的壓降和其他的參數有些不同，原理是一樣的。我們把它寄生參數都獲取了，我們?cè)趦蓚?cè)檢測它的電壓。我們可以看到綁定線的地方脫落一個點，電壓會高一點，每一個溫度下曲線是不一樣的，最后我們可以監測電壓的變化，獲取綁定線脫落的幾個點數，然后就知道它損壞的程度，評估它是否該維修了。第二個方法，檢測焊錫層，現在碳化硅有的是用銀燒結的方式，IGBT現在流行的工藝手段來說的。
?
?

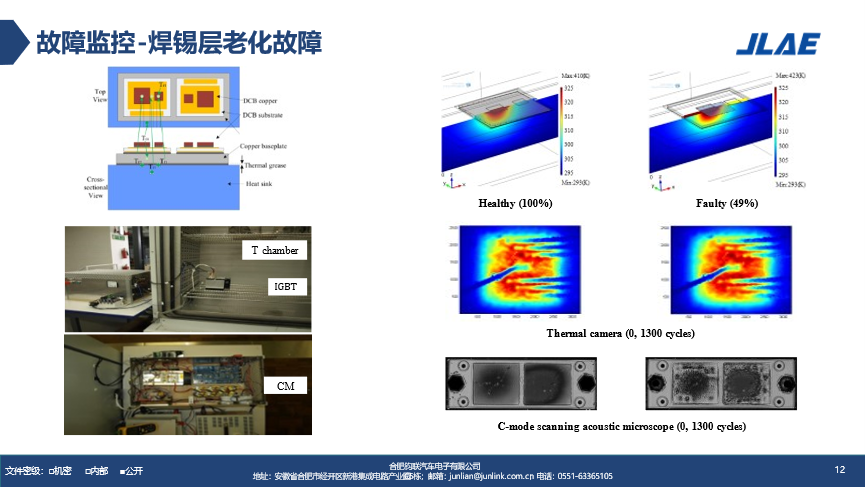

這上面是它的模型，下面是測試工具，做1300個循環，健康的結果可以看到后面是完整的，損壞大約一半的情況下是這樣的，焊錫老化是可見的。中間的過程做1300個循環，中間有些焊錫發熱點比其他地方多一些，這種方式就是我們已經確定有一些問題的時候做的離線的方式，我們已經把模塊從一個系統當中拿出來了。
?
上面處理手段都是監測，為了解決這些問題，我們對整個模塊進行技術手段去監測它。
?
?

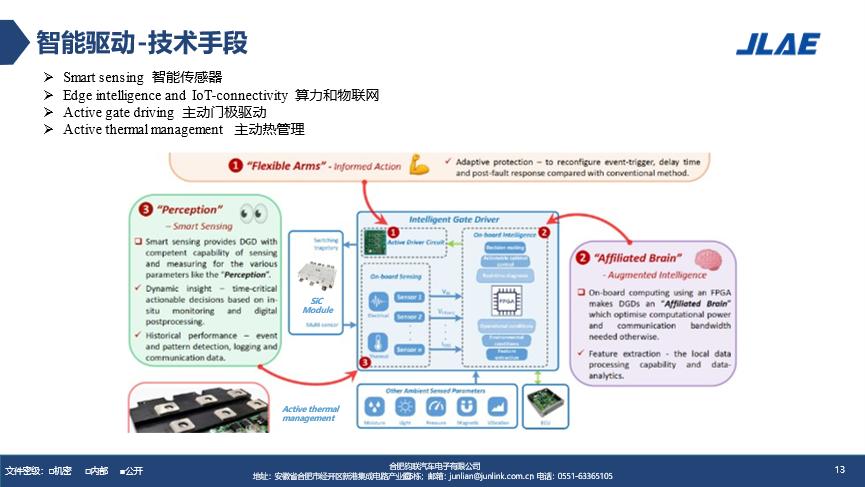

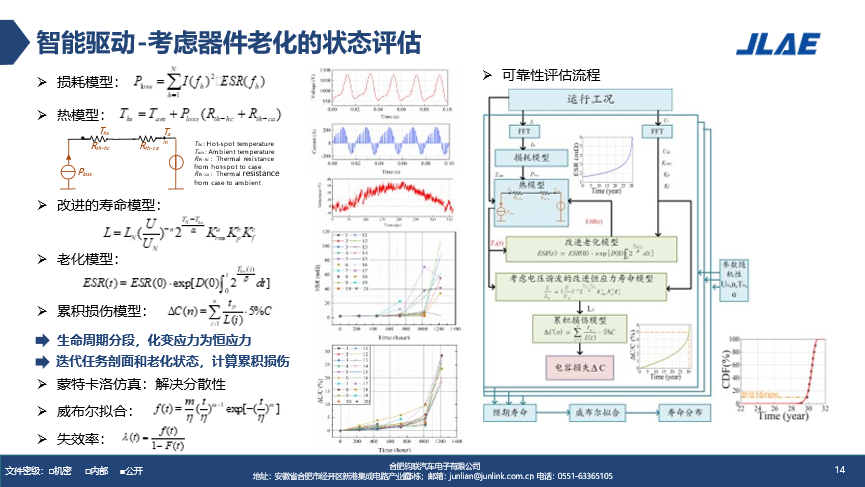

這些技術手段包括加裝智能傳感器，還有借助于強大算力的MCU，我們采用FPGA做的，也可能有人會質疑，你用英飛凌的芯片去算可以嗎？也可以。我們做一些主動的熱管理之后剩下的就是把門極驅動做一些處理，對環境因素像濕度、光照、壓力、磁力、振動這些因素也會考慮進去，最后做一個比較前面的驅動方案。另外一種手段就是對這個器件進行實時在線評估，原來損耗模型是經過電流和ESR乘積的累計結果，建立這個模型是它的熱阻和損耗乘積再加上環境溫度，這是一個常規模型，很多工程師都會算，直接在數據手冊上都可以導出來。但是有一個問題，這都是常態的，你可以獲得穩定值，動態的不容易評估，還有累計的結果并不是這樣的。累計結果不一樣體現在什么地方？一個是ESR會變，中間這幅圖就可以看到ESR經過長時間累計會變大，它的壽命模型我們是要改進的，應該和前面幾個熱模型的關系是關聯的，呈指數關系。
?
?
另外它的損傷是累計損傷的結果，并不是某一段時間恒定的結果，我們通常工程師選器件的時候會有一個習慣，拿恒定的比如600A的模塊用到500A，這個時候我們計算一下它的損耗，實際上這是不準確的，因?yàn)樗窃诓煌Ｗ兓?，我們要改進它。改進的結果，整個生命周期當中都是要把變應力轉化為恒應力，我們從概率統計的結果來看它的曲線圖。
?
?通過威布爾擬合得到曲線圖，最下面的地方可以看到是一個功率器件曲線后半段，我們擬合之后曲線是這樣的，還有多少壽命可以存在，這是一種手段。還有碳化硅高頻開關會帶來很多問題，比如串?dāng)_，會帶來一些問題。我們對于主功率回路進行調整，通過其他的手段比如現在有的驅動是分段式驅動，有的是變電阻驅動，這些驅動芯片包括一些技術研究成果都很多，比如改變柵極驅動電阻，我們只分2—3段也可以實現它，不一定需要這么多。振蕩的過程大家很清楚，就是因?yàn)樗纳鷧?shù)小，我們才能高頻開關。但是高頻開關的時候它的振蕩會影響它的壽命。
?
?整個智能驅動采取的是多信息融合的健康管理理念，進行數據采集，然后狀態監測、健康評估，然后對故障進行預測，提供給維護工程師或者其他售后部門，我們這個模塊要換了還是等到壽命快終結的時候，就像知道一個人要離去了，我們應該做好準備。我們這個數據怎么獲取的，通過人機接口和其他系統接口，我們已經把這個系統嵌入了鈞聯研制的控制器里，可以通過離線的方式把這個數據下載下來，也可以在線方式通過CAN接口把它導出來。
?

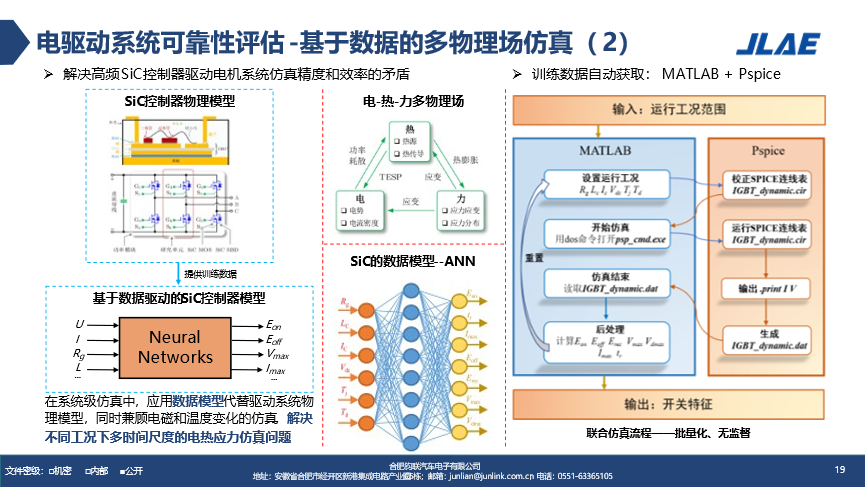

?在這個基礎上我們更進一步研究，已經涉及到整個驅動系統的可靠性了，這個時候我們會借助一些現在流行的技術手段，比如借助于卷積分神經網絡，還有數字編碼和其他的神經網絡方法。通過一個巨磁檢測的方式檢測電機的故障和其他的故障。這是電機一個測試平臺，我們這個平臺上把漏磁信號通過傅利葉變化，得到數據處理，然后通過卷積神經網絡的方法把參數和特征值提取，通過訓練模型預測當前的故障，損壞到什么程度。另外一種技術手段，借助于多物理場仿真，左邊就是利用MATLAB，是系統級的，輸入電流電壓參數，依賴于MATLAB和Pspice，達到模塊級的，上面是開關的損耗，下面是導通損耗，最后得到芯片級的三維熱模型。
?
?另外一個手段，很多工程師都有各種各樣的仿真工具，從多物理場到單板級、系統級、芯片級的，有人覺得仿得不準，是有這個問題，因?yàn)闆]有閉環，仿是仿，但是沒有閉環。很多結構工程師有經驗，我們?nèi)シ?，仿完了以后預估的熱和實際測出來的溫度差異很大，為什么？沒有閉環。理論到實際和實際到理論的反復地結果，才能讓我們的仿真更加精細，更加切合實際。左邊的碳化硅模型我們用神經網絡做一個處理，通過MATLAB和Pspice反復結合，是一個閉環的過程。這個運行工況輸入，可以用Pspice獲取IGBT動態數據庫，然后我們反復閉環，最后得到的結果是一個接近真實的結果。完全精準很難，比如這個模型拿去做電磁仿真，高頻段就沒那么準了，因?yàn)閰?shù)有變，仿真和實際要結合起來。
?
?
我們鈞聯在碳化硅模塊上應用做了哪些工作呢？我們做了兩款800V的碳化硅電驅動總成，一個是250千瓦，一個是200千瓦的，速度都在20000轉，都按功能安全做的。我們還做了單電控，只有7.5千克。整個鈞聯到現在已經四五年了，我們這塊做了很多工作。我們把整個汽車電力電子變換都做了，MCU、OBC、DCDC、DCAC都做了，我們還做了碳化硅封裝技術，單面水冷、雙面水冷、HPD的模型。
?
?我今天的匯報就到這里，謝謝。
